产品简介:
高加入口阀、高加出口阀(高加止回阀)
阀门名称:高加入口三通阀,高加出口阀
阀门型号:角式:J764Y-200C DN175 H62Y-200C DN175
                  直通式: J761Y-200C DN225   H61Y-200C DN225
阀门材质:WCB
高加联成阀为高加入口三通阀或者四通阀门,当高加泄漏或者水位超过高三水位时为了防止倒流快速切断高加,正常投运时给水走主路,当切断时给水走小旁路。联成阀基本都是液动控制,控制机构为铜活塞,活塞上下分两个水室,正常运行情况下活塞上部有长流水,经过活塞上的通孔流到下部水室排出水室外,主要起到润滑防止卡涩的作用,当事故时,水室上部快速充水,压力达到0.78兆帕后,阀门动作,而所充的水主要是凝结水,一般凝结水来分为四路,两个电磁阀、一路旁路、一路节流孔板。而阀体主要分两层,两层都是自密封结构。上层是走小旁路,下路是走主路高加,通过两个密封面调节给水走向。
      高加联成阀是高压加热器配备的自动保护装置,以保证在高加管系发生泄漏,或疏水调整门卡死等异常情况时,由此阀门自动关闭向高加管系通水而打开旁路通水,由于高压加热器为了要切断给水,所以设计一套水侧的保护阀门,高加联成阀的称呼是指一套阀门所以称为联成阀,有入口连成阀及出口联成阀之分。高加入口联成阀也就是大家常说的给水三通阀,三通阀有电动、液压之分,一般30万以上机组称呼最多,因为高加水侧出口阀设计为电动闸阀居多。
       高加联成阀都是水压阀门,靠给水做动力,在需要时关闭联成阀切断给水,给由小旁路管(两根)出口联成阀(也叫止回阀)。止回阀在小旁路来水的作用下关闭,同时给水通过止回阀流到锅炉,避免锅炉断水,同时保护了高压加热器。此阀门的设计比较独特,分为上阀座及下阀座,当阀门打开给水进入高加时,阀芯与上阀座接触密封,保证给水不走小旁路;当阀门关闭,给水走小旁路进入锅炉时,阀芯与下阀座接触密封,保证高加能够解列、检修。
       液控四通阀,给水由侧面进口引入,向下出口进高压加热器,阀上方有两个出口与旁通管路相连。阀门有上下两个密封面,高加正常运行时,靠作用于阀瓣截面的压差使阀门自动开启,阀瓣上移,与上密封接触,旁路切断。当高压加热器发生事故管系破裂而使水位超过允许水位时,水位信号通过电器装置打开快速启闭阀,凝结水进入液压缸上部,推动活塞,阀瓣下移进而快速关闭阀门,给水通过上面两旁通管道直接进入锅炉,使高加解列,保护机组安全运行。
该阀有两个阀座,密封面堆焊司太立(Stellite)合金,下阀座直接焊于阀体上,上阀座与阀体采用双道自密封结构,保证阀门正常工作和长期运行不发生泄露
      高加给水加热器用进口阀(入口阀)、出口阀(出口止回阀)系列产品分别用于50MW-600MW锅炉高压加热器进口和出口处,作为高加的保护阀门。高加运行过程中,当发生管系泄漏或疏水阀失灵等情况时会导致汽侧水位升高,易造成高压给水倒灌入汽轮机。

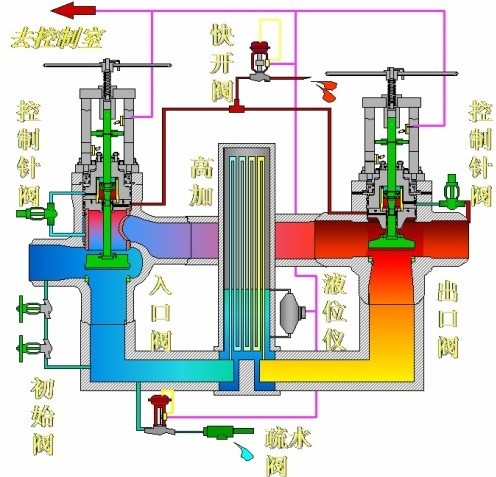

高加给水加热器用进口阀(入口阀)、出口阀(出口止回阀)循环图:

以下是部分尺寸解析图:
高加入口阀(角式)J764Y-200C DN175
